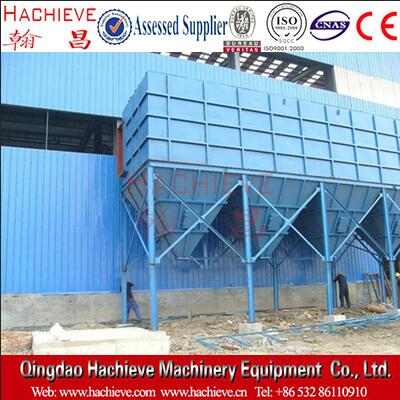

大型袋式反吹除尘器



原理与特征


大型袋式反吹除尘器的工作原理与结构特征:
  大型袋式反吹除尘器分正压式(又称压入式)和负压式(又称吸入式),本说明书按负压式介绍。
  含尘气在负压作用下,由进风管进入下灰斗,在进风口正面设有阻流板,较粗的粉尘靠碰击和重力落入灰斗,细颗粒分粉尘经滤袋过滤后,吸咐在滤袋的内壁上,净化后的气体经袋滤室,通过设备顶部切阀经排管吸入风机内,再经排气筒排入大气中。
  滤袋附尘不断增加,阻力上升到规定值时,即开始清灰。设备的清灰方式靠室反吹风方式,反吹风时通过换向阀,关闭排风管,打开反吹风管,切断单室的负压轴吸作用。因为设备各室的进风管是相通的,而且都处于负压状态,因此由于邻室的负压轴吸作用。使气流通过反吹风管被吸入滤袋室,透过滤袋,气流由滤袋外,侧进入内侧,经灰斗及该室的进风管而吸入邻室排出,此时滤袋被吸瘪。滤袋内部的积尘随之被抖落到灰斗,完成了单室的清灰,其余室在清灰执行机构的控制下,进行同样顺序的清灰,除到一定值时,清灰停止。
  由于该大型袋式反吹除尘器采用脉冲喷吹的清灰方式。具有清灰效果好、净化效率高、处理风量大、滤袋寿命长,维修工作量小、运行安全可靠的优点,广泛用于治金、建材、机械、化工,矿山等各种工矿企业非纤维性工业粉尘的除尘净化,该大型袋式反吹除尘器共有6个规格,每种规格又可分为标准带灰斗式A型和敞开法兰式(无灰斗)B型2种,其结构主要由过滤室、滤袋、净气室、灰斗、卸灰阀、脉冲喷吹装置、电控箱等组成,箱体全部采用焊接结构,检修门用泡沫橡胶条密封,保证除尘器严密不漏风。含尘气体由灰斗(或下部宽敞开式法兰)进入过滤室,较粗颗粒直接落入灰斗或灰仓,灰尘气体经滤袋过滤,粉尘阻留于滤袋表面,净气经袋口到净气室、由风机排入大气,当滤袋表面的粉尘不断增加,导致设备阻力上升至设定值时,时间继电器(或微差压控制器)输出信号,程控仪开始工作,逐个开启脉冲阀,使压缩空气通过喷口对滤袋进行喷吹清灰,使滤袋突然膨胀,在反向气流的作用下,附于滤袋表面的粉尘迅速脱离滤袋落入灰斗(或灰仓)内,粉尘由卸灰阀排出,全部滤袋喷吹清灰结束后,除尘器恢复正常工作。
